simulador de alarma para coche

Hola en esta ocasión les mostrare un circuito que creo es de mucha actualidad, un simulador de alarma automotriz, y es que, no se en sus ciudades pero en mi ciudad el robo de vehiculos durante las horas en que no estamos ocupandolo (principalmente en la noche) es alarmante. yo recientemente instale en mi modesto vehiculo un simulador de este tipo teniendo en cuenta que las alarmas actuales usan un LED muy visible en el tablero y que anteriormente era rojo, ahora esta de moda en color azul.

Nuestro simulador usa el ya ultrareconocido NE555 venerable timer que teniendo un bajisimo consumo les garantizo que no les descargara la bateria de su coche aun si lo dejan de usar algunos dias (esta era mi preocupacion inicial pero fue prueba superada) ademas utilize un relevador o relay automotriz de un polo doble tiro y el consabido LED azul.

El procedimiento es simple segun el diagrama que les anexare, el LED emite su destello cada segundo aproximadamente mientras el vehiculo este apagado (nuestro simulador no sonara el claxon o bocina ni bloqueara el encendido ni requiere ningun control remoto), les decia estando el vehiculo apagado el simulador esta encendido gracias al relevador o relay asi que el LED se puede observar facilmente destellando, al encender nuestro vehiculo energizamos nuestro relay y desconectara nuestro simulador apagando su luz azul ultrabrillante y permanecera apagado hasta que apaguemos nuestro vehiculo nuevamente ya que al apagar el vehiculo el relevador o relay se desenergiza y ya que usamos un relevador de un polo dos tiros con un contacto normalmente cerrado y otro normalmente abierto, nuestro simulador esta conectado a la bateria del vehiculo por medio del contacto normalmente cerrado de nuestro relevador.

La conexión es la siguiente: 1ero buscaremos en la caja de fusibles con ayuda de un multimetro (en todos los vehiculos modernos posteriores a 1995 la caja de fusibles esta dentro de la cabina de conducción justo al lado izquierdo del pie del conductor) un punto que solo se energize al girar la llave de encendido o ignición, ahi conectaremos nuestro simulador y 2do buscaremos un punto de tierra o negativo, hasta aqui ya casi esta terminada la instalacion, ahora buscaremos un punto que SIEMPRE este energizado no importando que el vehiculo este encendido o apagado, yo use el cable de memoria del equipo de sonido o autoestereo de mi vehiculo ya que este cable siempre esta energizado y nuestro circuito no consume ni 100mAmp asi que les garantizo no tendran ningun problema.

El diagrama es el siguiente:

Recordemos que el relevador o relay solo consume energia al estar encendido el vehiculo, hagamos conexiones firmes y seguras ademas de bien aisladas para evitar cortocircuitos ya que en un vehiculo generalmente un cortocircuito termina con el incendio del vehiculo en cuestion. El PCB o circuito impreso tiene apenas una pulgada x una pulgada en tamaño real y es el siguiente aunque pueden usar PCBs universales pero al que le guste ser mas profesional aqui lo tienen:

Del lado de los componentes quedara de la siguiente manera:

En el PCB se pueden observar que las 3 resistencias son de 1Kohm pero considerenlo un error tipografico o de diseño grafico, las 2 resistencias juntas en la parte superior son ambas de 3.9Kohms, mientras que la que se encuentra del lado derecho del timer 555 es de 1.5Kohms lo demas del circuito no tiene mayor problema. Necesitaran cuatro cables distintos para conectar el simulador y para el LED (2 para cada uno) y cubrir bien con cinta aislante.

Creanme ya varios amigos me han dicho que "que bueno que ya instale una alarma al vehiculo" si tan solo supieran que no es tal, y de noche duermo mas tranquilo o entro tranquilo al centro comercial sabiendo que las 2 o 3 hrs que estare alejado de mi vehiculo ese pequeño LED me dara una pequeña ventaja contra los maleantes que al ver dicho LED buscaran otro vehiculo que no lo tenga para que al hallarlo lo 1ero que haran sera golpearlo ligeramente con la mano al pasar junto a el y "verificar" que no trae alarma y en el primer descuido de vigilancia abrirlo y llevarselo, creanme segun he escuchado los robacoches al ver LEDs indicadores de alarma ni se acercan y mejor buscan algo mas "facilito" para ellos ademas les garantizo que no se gastaran mas de US20 dlr y lo mejor de todo es que ustedes mismos lo hacen y aunque no lo parezca estaran protegiendo su vehiculo, suerte con su proyecto  y si requieren que les envie por mail el PCB o diagrama haganmelo saber, hasta la proxima amigos

decodificadores con tecnologia TTL duro de matar 5.0

Hola nuevamente, esta ocasion les traigo una serie de decodificadores - demultiplexores que haran mas flexible los proyectos de mas de uno, si alguna vez han usado el CMOS 4017 sabran que en un descuido al manipularlo (y creanme que abundan quienes nunca se dan cuenta de que lo estropean al colocarlo en la tarjeta PCB del circuito a montar aun antes de siquiera energizarlo para ver si funciona su proyecto, y terminan diciendo que el diagrama no sirve o el kit esta mal) el 4017 es un circuito CMOS el cual contiene en su interior un contador de decadas johnson con un decodificador de diez etapas al que solo hay que agregarle una base de tiempo como el timer 555 o cualquier otro pero en solo 16 pines es una buena opcion para cualquier proyecto, pero si se es hobbista novato las sorpresas por descargas electrostaticas pescan al mas incauto.

Yo no soy muy amigo de las tecnologias CMOS precisamente por la cuestion electrostatica pero de todas formas, cuando un proyecto lo requiere no hay mas que tomar lo que hay a menos que busquemos mas salidas o mas funciones.

me di a la tarea de hacer algunos decodificadores partiendo del 74LS139 el cual son 2 decodificadores de 2 a 4 lineas en un mismo integrado de 16pines luego quise mas y fui por el 74LS138 el cual es un decodificador de 3 a 8 lineas en un solo integrado de 16 pines pero a diferencia del 4017 estos dos integrados tanto el 74LS139 como el 74LS138 son decodificadores con salidas activas en bajo es decir siempre estan en estado alto hasta que se activan de acuerdo a las lineas de entrada dando en su salida un estado bajo. comence con un decodificador de 2 a 4 lineas ultra sencillo que usa el 74LS08 y el 74LS04 (compuertas NAND e Inversor, respectivamente) pero este si tiene sus salidas activas en alto (cuestion de diseño) veamos la grafica siguiente:

Este circuito es un decodificador de 2 a 4 lineas el cual recibe a sus entradas A y B en BCD un conteo del 0 al 3 dando a su salidas Y0 a Y3 un estado alto, este circuito es funcional pues creanme si usan las entradas conectadas a la salida de un contador obtendran una secuencia que va del Y0-Y1-Y2-Y3, y vuelve al Y0 y sucesivamente ¿aun creen que no sirve? en mi primer articulo publicado aqui mismo vienen unas luces policiacas, les dare un tip con este circuito decodificador: usen una base de tiempo con 555, luego conecten a la entrada de un contador con salidas en BCD (¿que tal un 74LS90?) y usen las dos salidas menos significativas del contador para conectarlas a la entrada de este decodificador, luego tomen las salidas Y0 y Y1 y envienlas a las entradas de una compuerta OR 74LS32 y la salida de esta compuerta conecten un LED azul, luego asl salidas Y2 y Y3 conectenlas a otra compuerta OR del 74LS32 y a la salida de esta segunda compuerta conectenle un LED rojo y me dicen lo que quieran si no consiguen unas divertidas y expandibles a mayor escala luces policiacas. Obviamente no es exactamente el circuito que use pero este sistema que les acabo de comentar lo implemente en un divertido kit destellador policiaco.

Cuando implemente este circuito busque rapidamente que alternativas tenia para lograr mas salidas por ejemplo 8 o 16 o hasta 32 pero en los TTL solo halle decodificadores 2 a 4 lineas y 3 a 8 lineas entonces pense ¿y si necesito 16 o 32? pues me di a la tarea de implementarlos a partir de los decodificadores disponibles entonces veamos uno de 3 a 8 lineas a partir de 2 decodificadores de 2 a 4 lineas del CI TTL 74LS139:

Este circuito conecta 2 decodificadores de 2 a 4 lineas dentro de un mismo 74LS139 y usa como extra apenas una compuerta NOT o inversor que igualmente o usan un 74LS04 o pueden implementar esta NOT con un par de resistencias de 1Kohm y un transistor NPN BC547 (espero que sepan como).

Cuando estaba elaborando todo este material, todo el que me veia se preguntaba ¿que hace? se que alguno de ustedes que me lee tambien se lo ha de estar preguntando y se que servira mi delirium tremends a muchos estudiantes de bachillerato y nivel superior porque cuando estudiaba esos niveles vaya que hubiera apreciado tener esta info a la mano (bueno no existia google ni blogger en ese entonces jejeje) ¿saben? elabore a base de este decodificador decodificadores de hasta 5 a 32 lineas pero decidi volver un poco a la cordura y no crear circuitos mutantes de la triecada pasada, asi que les muestro un circuito decodificador de 4 a 16 lineas con el 74LS139 y despues daremos paso al 74LS138, asi que:

Bueno debo aclarar antes de que otra cosa suceda, estos dos decodificadores a IC 74LS139 y 74LS138 tienen sus salidas activas en bajo lo que significa que sus salidas siempre estan saturadas o en estado alto y solo cuando se selecciona en la entrada de datos BCD una salida entonces esta salida se activa en bajo, ¿ok? no pierdan este detalle y mas delante veremos que opciones tenemos para resolver este mmm inconveniente.

entonces veremos del circuito anterior que ¡Si! hay un decodificador de 2 a 4 lineas en el circuito (no lo dibuje asi nadamas por error o descuido sino para recordarles que estos decodificadores a base de integrado poseen lineas de ENABLE o habilitadoras asi que me vali de este recurso para hacer que estos decodificadores funcionen solo en la etapa del conteo que les corresponde y no en todo el conteo) este decodificador de 2 a 4 lineas acciona las lineas ENABLE de cada decodificador y bien puede ser reemplazado por un decodificador 74LS139 extra solo para este fin pero queria que observaran la utilidad de estos circuitos, ademas ¿que creen? el estado de las salidas en mi circuito de ENABLE es activo en alto mientras que habria que invertir todas las salidas del decodificador 74LS139 extra para que funcionara asi tal cual lo expongo, ademas recuerden que este circuito es de 4 a 16 lineas con el 74LS139 asi que pasemos a un siguiente circuito que tambien es de 4 a 16 lineas pero con otro decodificador que es de 3 a 8 lineas veamoslo:

Bueno este circuito usa 2 decodificadores 3 a 8 lineas conectados con el mismo truco para su funcionamiento: las lineas ENABLE, asi que el unico elemento extra es el Inversor o compuerta NOT este circuito es mas practico que el anterior pero tambien ademas posee 16 salidas (son 6 mas que las del 4017) creo que este circuito bien podria resolver muchas de las necesidades de cualquier hobbista-proyectista pero vayamos por mas ¿que tal un decodificador 5 a 32 lineas? Mmmmm para quienes esperaban este circuito, helo aqui:

Este circuito es nuestro decodificador de 5 a 32 lineas ¿para que necesitaremos uno de estos? no se algunos maestros lo piden de proyecto y yo estoy proyectando un semaforo usando un decodificador de este tipo pero eso sera un proyecto posterior a publicar, retornando a lo anterior recuerden las 32 salidas son activas en bajo y para activarlo se requerira 2 contadores BCD conectados en cascada (para lograr las 5 lineas de conteo BCD) podemos imaginar un teclado matricial que accione las 4, 8, 16 o 32 salidas de los decodificadores desde las entradas BCD y talvez ¿porque no? accionar actuadores o como sistema de control en elevadores o hasta sistemas de luces, no se a cada quien se le ocurrira que hacer y me gustaria recibir correos de como cada quien usaria cualquiera de estos decodificadores en sus proyectos. Ah olvidaba decirles que revisen las datasheet de cada uno de estos decodificadores (los hallaran en la web) son muy importantes ahi veran las tablas de operacion y ademas caracteristicas electricas de estos dispositivos, tambien despues les agregare un articulo sobre arrays de inversores muy utiles para hacer las salidas de estos decodificadores que sean activas en alto y por favor haganme llegar sus comentarios ya sea a mi Facebook o en  mi mail cualquier duda la resolvere lo mas pronto posible (por favor no me vayan a solicitar informacion un dia antes de su examen o dia de entrega de proyecto porque puede ser que tarde de 1 a mas dias en enviarles respuesta) gracias y hasta la proxima.

PD aqui les agrego 2 esquemas de 2 decodificadores 4 a 16 lineas usando 2 74LS138 y para invertir las salidas activas en bajo a activas en estado alto use 2 74LS540 ya que cada uno de estos posee un array de 8 inversores. Los 2 esquemas son el mismo pero la unica diferencia es que en el 1ero uso una compuerta 74LS04 para habilitar las lineas ENABLE y en el 2do uso un transistor NPN como inversor para economizar espacio y costos suerte en sus proyectos.

decodificador 1:



decodificador 2:

Aqui les agrego un decodificador mas, este es de 5 a 32 lineas, usa el decodificador demultiplexor de 4 a 16 lineas 74LS154 (2 de ellos) y apenas una compuerta NOT 74LS04, muy simple y facil de implementar, ya probado en protoboard asi que podran usarlo sin problemas unicamente recuerden que las salidas de estos decodificadores (asi como las de los anteriores 74LS138 y 74LS139) son activas en bajo, es decir siempre estan en estado alto a la espera de un cambio a su entrada.

Amigo Trokena este te va a servir (si me envias tu mail podria enviarte este material, saludos.

En unos dias les anexare un singular decodificador de 5 a 32 lineas usando un decodificador de 3 a 8 Lineas 74LS138 (¡Si un solo decodificador de 3 a 8 lineas puede crecer hasta 5 a 32 lineas con apenas unos pocos componentes!)

Fuente de Voltaje Variable 0V-14V a 2Amp de emergencia

hola una vez más, esta vez les traigo el esquema de una fuente de voltaje variable que ensamble a partir de partes de equipos en desuso, vaya inservibles o mas bien irreparables por ser incosteable su reparación, y digo que es de emergencia porque elaborarla me llevo apenas una hora mientras buscaba los componentes necesarios, desoldaba y soldaba.

la idea es realizarla con apenas un poco de esfuerzo y partes que podemos tener en aparatos electrónicos que ya no usamos ni vamos a reparar o usar yo por ejemplo, tome de un equipo casero de sonido (modular o estéreo como a veces le solemos decir) el transformador, un puente rectificador de diodos, (creo que de 2Amp) 3 capacitores electrolíticos de los cuales aparecen sus valores en el diagrama, un transistor TIP31C de un amplificador casero, muy viejo, por cierto además de el clásico regulador de voltaje fijo 7815 de 15V de salida y 1Amp (ya se que están pensando que en donde se da el paso variable) me faltaba un potenciomentro el cual lo obtuve del mismo amplificador por 2 motivos importantes 1ero.- porque era de un valor medianamente alto (5Kohms) y 2do.- porque su material resistivo no es carbón, sino alambre lo que lo hace mas lineal en su variación ya que los de carbón son logaritmicos no lineales y al operarlos su resistencia varía en pasos no lineales, lo que haría que fuera difícil sino imposible ajustar el valor de voltaje de salida en todo el rango de 0V a 14V.

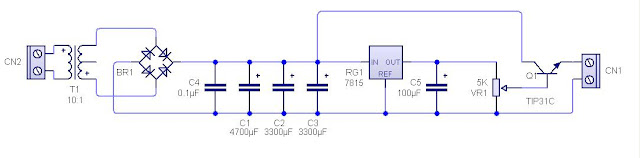

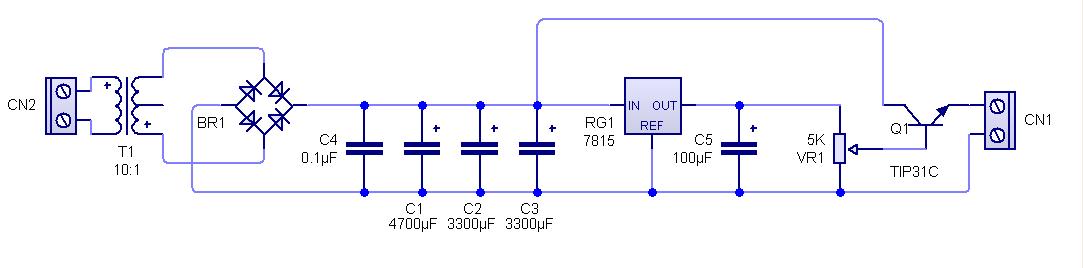

en el diagrama hallaran la disposicion de conexiones de todos los componentes recordando colocarle un disipador de buen tamaño al transistor de salida, de ser posible ventilenlo usando un miniventilador de los que vienen en fuentes de computadoras o en laptops, al regulador 7815 no le coloque disipador de calor ya que al ver el diagrama verán que su única carga es el potenciomentro de 5Kohms y si dividen (por ley de ohm, claro esta) 15V/5000=3mAmp o 0.003Amp que es un valor de corriente de consumo bajísimo por lo que queda claro que el regulador solo sirve de voltaje de referencia para el transistor vía el potenciometro e hice esto por 2 razones muy importantes 1ero.- porque es para muchos (incluyóme yo) algo complicado calcular reguladores para voltaje de referencia usando diodos zeners y 2do.- porque iba ser mas tardado hallar algún zener que me sirviera y luego de calcular sus resistencias de polarizacion hallarlas en algún equipo en desuso con estos valores exactos al calculo realizado así que en sentido práctico esta fuente los sacara de mas de un apuro (a mi me rescata constantemente) y funciona muy bien, los invito a armarla y probarla en su banco de trabajo y les garantizo les sera muy útil y leal al trabajo, ah un ultimo detalle, el transformador que use es de un secundario de 18Vac (así lo traía el equipo de donde lo retire) como ven todo de componentes reciclados.

ahora anexo un diagrama de conexionado de 2 multimetros digitales (de esos economicos)para medir simulteneamente voltaje y corriente de salida asi podran ajustar el voltaje que necesitan y revisar en todo momento el sonsumo de la carga que le hayan conectado a su salida, de esta manera tendran un equipo excepcional para el banco de trabajo o experimentacion. saludos y no se olviden de dejarme sus comentarios o dudas ya sea aqui en el blog o al mail edgar.pena@hotmail.com

les prometo proximamente el circuito de proteccion porque mas de uno lo va a necesitar. ademas les anexo el circuito impreso (PCB) en medidas 2x4 pulgadas (5cm x 10.16cm) y una vista preliminar del mismo recuerden que el PCB da mas seguridad al montaje y una presentacion profesional

recuerden que el impreso esta en positivo es decir aqui el diseño aparece tal como se debe ver ya realizado asi que hay que realizar el negativo del mismo antes de traspasarlo a la tablilla fenolica y procesarla, si gustan envienme un mail y con gusto les envio el impreso en un documento de word ya para que lo impriman a la medida o el archivo en .JPG para que ustedes mismos lo realizen y si para quienes pregunten con que software realize el impreso es con el PCB Wizard 3 recuerden el PCB mide 2pulg x 4pulg

luces policiacas a base de leds (circuitos alternativos)

hola les voy a mostrar 2 circuitos de luces policiacas a LEDs que me encontre ya hace tiempo y los probe la verdad funcionan muy bien y a muy bajo costo lograran hacer unas divertidas luces ya sea para montar en su bicicleta o hasta para elaborar su propia torreta o barra de luces con solo expandir los circuitos, pero recuerden, montar estas luces en un vehiculo particular y hacer uso de ellas sin tener permiso de uso por parte de alguna autoridad puede ser un delito y talvez hasta de indole federal por lo tanto se debe ser cuidadoso, obviamente la responsabilidad es de quien las porta y hace uso de ellas, no de quien las diseña o desarrolla.

Notese que en estos circuitos no se usa regulador de voltaje, por lo tanto cualquier fuente de 12V como una bateria de coche puede usarse para alimentarlos, tambien se observa que cada transistor maneja 2 leds pero la cantidad se puede expandir facilmente agregando leds a cada transistor con su respectiva resistencia limitadora (esta resistencia fue calculada para 12V, si necesitan hacer operar los circuitos con otro voltaje recalcular el valor de esta resistencia), hay que tener en cuenta la corriente que es capaz de conducir por su colector este transistor los cuales podrian ser de mediana potencia como el TIP31 el cual facilmente puede manejar hasta 3Amp por su colector y que yo uso muy cotidianamente.


cualquier duda o comentario enviarmelo por favor a mi correo edgar.pena@hotmail.com y en breve enviare respuesta. gracias

Led Strobe sistema de luces estroboscópicas policiacas

Desarrolle en Julio del año 2010 un sistema de luces policiacas a base de LEDs pensando en desarrollar una torreta policiaca y un sistema de luces para visera o tablero mi primer intento resulto en un sistema modular muy compacto que es fácilmente expandible y de muy bajo consumo además de poder desarrollar sistemas en luces azul-azul, azul-rojo, blanco-blanco, blanco-rojo, ambár-ambár y blanco-ambár.
Posteriormente sobre el mismo sistema se dio un desarrollo más, que son las luces estroboscópicas blancas que poseen las patrullas, ambulancias y vehiculos de emergencia en sus 4 esquinas, ya sea en sus faros o sobre la carrocería del vehiculo, con lo que se consiguió un sistema completo de luces para vehiculos de emergencia y autoridad con prestaciones todo en uno, con un patrón de destellos muy definidos y fácilmente modificable por usuario.
El circuito esta desarrollado con circuitos digitales discretos muy comunes de encontrar por lo que el mantenimiento preventivo o correctivo es muy fácil de llevar a cabo, ademas de no tener ningún dispositivo programable tales como Micros, PIC´s o cualquier otro, ya que se desarrollo pensando en que fuera muy sencillo pero potente y efectivo.
Consume apenas 90miliamperes y su rango de alimentación va desde los 9volts hasta los 35volts por lo que instalarlo en vehiculos de 12 o 24 volts es lo mas indicado.
Recientemente subí a YOU TUBE los videos del sistema de luz azul-roja y de los destellos blancos que pueden observar en http://www.youtube.com/watch?v=rYCzJWMLLfM,

http://www.youtube.com/watch?v=vc79YaBw-dY&feature=mfu_in_order&list=UL y

http://www.youtube.com/watch?v=GaGb9fx8RQg

 dichos videos tambien los pueden observar mas abajo junto a las fotos, el video es muy simple pero demuestra el sistema funcionando y proximamente subire un video demostrando un sistema de torreta completo cuyo desarrollo es totalmente nacional y con un nivel de efectividad igual o superior al de los sistemas de marcas de importación ya existentes previamente en el mercado y a un costo ínfimo, ya que las versiones de importación pueden llegar a costar cientos y hasta miles de dolares, pueden comprobar esto en las paginas web de Federal Signal o de SHO-ME.

haz click en el sig. enlace para ver video: Leds policiacos espero comentarios ya sea aqui o en mi facebook o al mail edgar.pena@hotmail.com mas abajo aparecen unas fotos del sistema de luces pronto le dare una apariencia mas profesional y se los hare saber
